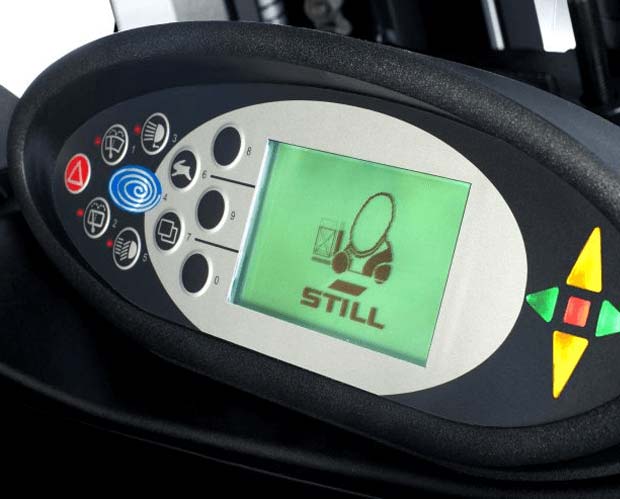

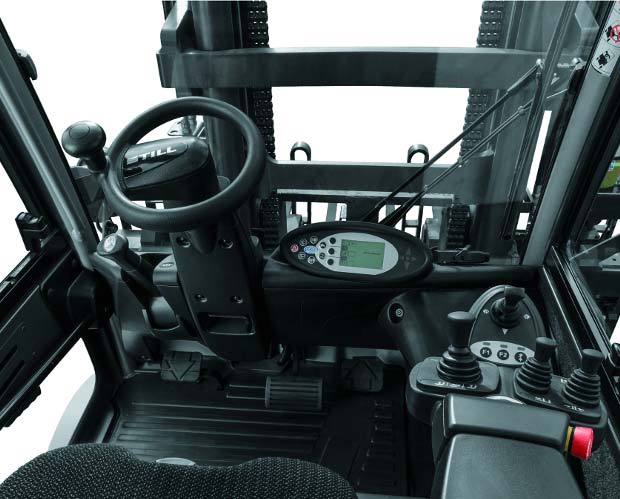

Modelis atšķiras ar konstrukcijas kompaktumu, kas nodrošina lielisku vadāmību un manevrēšanas spēju. Kabīne ar labu apskatu ir nobīdīta attiecībā pret šķērsasi. Iekšpusē viss ir iekārtots komfortablam darbam. Regulējams stūres statnis un operatora sēdeklis. Liels displejs ar baterijas atliekošās uzlādes aprēķina darba laika indikāciju. Piecas konfigurējamās kustēšanās programmas ātrai paātrinājuma, palēninājuma, jaudas un ātruma parametru izvēlei atkarībā no esošiem uzdevumiem.
RX60 ir jaudīgs, ekoloģiski tīrs elektroiekrāvējs. Piedziņas trīsfāžu tehnoloģija ar enerģijas rekuperācijas sistēmu bremzēšanas laikā nodrošina ražīgu darbu pie minimāla enerģijas patēriņa. Elektroiekrāvējs aprīkots ar speciālo sistēmu Blue-Q, kura ļauj jo vairāk samazināt enerģijas patēriņu. Ekonomija var nonākt līdz 20% «gudras» kustēšanās programmas optimizācijas rezuitātā noteiktās darba situācijās. Piemēram, sākot kustību vai elektroiekrāvējam kustoties tālas pārdzišanas laikā ar augstu ātrumu.

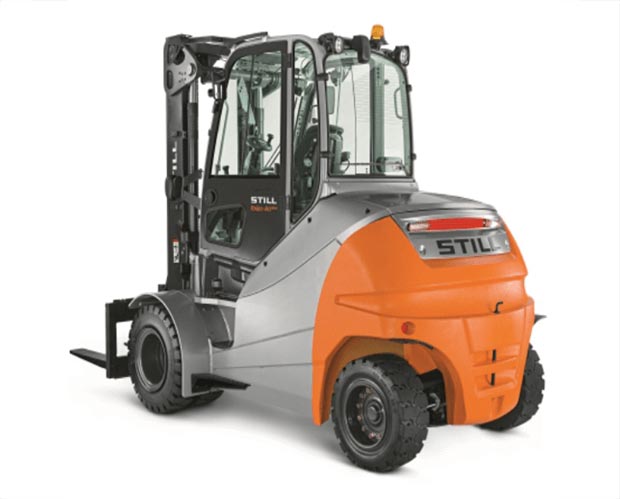

Elektroiekrāvējs STILL RX 60 6,0 – 8,0 t. raksturojumi
Šī tehnisko datu tabula atbilst Vācu inženieru savienības direktīvām 2198, satur tikai standartmašīnu datus. Izmantojot nestandarta riepas, cēlējrāmjus, papildaprīkojumu, datiem var būt cita nozīme.
Modelis |
|
|
RX 60-60 |
RX 60-70 |
RX 60-80 |
RX 60-80/900 |
Piedziņa |
|
|
Elektr. |
Elektr. |
Elektr. |
Elektr. |
Vadība |
|
|
Sēžot |
Sēžot |
Sēžot |
Sēžot |
Kravnesība |
Q |
kg |
6000 |
7000 |
8000 |
8000 |
Atstatums līdz kravas smagumcentram |
с |
mm |
600 |
600 |
600 |
900 |
Atstatums līdz kravai |
х |
mm |
710 |
720 |
720 |
750 |
Riteņbaze |
у |
mm |
2285 |
2285 |
2285 |
2285 |
Svara raksturojumi
Modelis |
|
|
RX 60-60 |
RX 60-70 |
RX 60-80 |
RX 60-80/900 |
Pašsvars, iesk. AKB |
|
kg |
11996 |
12512 |
13369 |
15915 |
Priekšējā asslodze, ar kravu |
|
kg |
15842 |
17751 |
19355 |
21549 |
Pakaļējā asslodze, ar kravu |
|
kg |
2154 |
1761 |
2015 |
2366 |
Priekšējā asslodze, bez kravas |
|
kg |
6413 |
6591 |
6627 |
7097 |
Pakaļējā asslodze, bez kravas |
|
kg |
5619 |
5823 |
6655 |
8333 |
Riteņi/šasijas
Modelis |
|
|
RX 60-60 |
RX 60-70 |
RX 60-80 |
RX 60-80/900 |
Riepas |
|
|
Superelastīts |
Superelastīts |
Superelastīts |
Superelastīts |
Priekšējo riepu izmērs |
|
mm |
355/50-20 |
8.25-15 |
315/70-15 |
315/70-15 |
Pakaļējo riepu izmērs |
|
mm |
250-15 |
250-15 |
250-15 |
28×12.5-15 |
Priekšējo riteņu skaits (х= piedziņas riteņi) |
|
|
2х |
4х |
4х |
4х |
Pakaļējo riteņu skaits (х= piedziņas riteņi) |
|
|
2 |
2 |
2 |
2 |
Riteņbaze, priekšā |
b10 |
mm |
1364 |
1510 |
1561 |
1561 |
Riteņbaze, no mugurpuses |
b11 |
mm |
1358 |
1358 |
1358 |
1432 |
Galvenie gabarīti
Modelis |
|
|
RX 60-60 |
RX 60-70 |
RX 60-80 |
RX 60-80/900 |
Cēlējrāmja noliekšanās uz priekšu |
|
° |
5 |
5 |
5 |
5 |
Cēlējrāmja atliekšanās atpakaļ |
|
° |
8 |
8 |
8 |
8 |
Augstums, kad rāmis ir novākts |
h1 |
mm |
2710 |
2710 |
2710 |
2710 |
Dakšu brīvgaiens |
h2 |
mm |
150 |
150 |
150 |
150 |
Dakšu celšanas augstums1 |
h3 |
mm |
3550 |
3150 |
3150 |
2750 |
Augstums, kad rāmis ir izbīdīts |
h4 |
mm |
4440 |
4240 |
4140 |
4140 |
Augstums līdz kabīnes jumtam |
h6 |
mm |
2697 |
2697 |
2697 |
2697 |
Sēdekļa augstums |
h7 |
mm |
1719 |
1719 |
1719 |
1719 |
Sakabes ierīces augstums |
h10 |
mm |
520/670 |
520/670 |
520/670 |
520/670 |
Kopgarums |
l1 |
mm |
4640 |
4660 |
4660 |
5335 |
Garums līdz dakšu pakaļdaļai |
l2 |
mm |
3440 |
3460 |
3460 |
3535 |
Kopplatums |
b1 |
mm |
1679 |
1996 |
2141 |
2141 |
Dakšu biezums |
s |
mm |
70 |
70 |
70 |
70 |
Dakšu zoba platums |
e |
mm |
150 |
150 |
150 |
200 |
Dakšu garums |
l |
mm |
1200 |
1200 |
1200 |
1800 |
Dakšu turētājs DIN 15173, klase/forma A, B |
|
|
ISO IV A |
ISO IV A |
ISO IV A |
ISO IV A |
Dakšu turētāja platums |
b3 |
mm |
1600 |
1800 |
1800 |
2180 |
Klīrenss ar slodzi zem cēlējrāmja |
m1 |
mm |
220 |
220 |
220 |
220 |
Klīrenss riteņbāzes vidū |
m2 |
mm |
210 |
210 |
210 |
210 |
Darba gabarīts platumā ar paliktni 1000х1200 |
Ast |
mm |
4907 |
4907 |
4907 |
4999 |
Darba gabarīts platumā ar paliktni 800х1200 gareniski |
m2 |
mm |
5107 |
5107 |
5107 |
5199 |
Pagrieziena rādiuss |
Wa |
mm |
3007 |
3007 |
3007 |
3049 |
Min. atstatums līdz pagrieziena centram |
b13 |
mm |
877 |
877 |
877 |
877 |
Darba rakturojumi
Modelis |
|
|
RX 60-60 |
RX 60-70 |
RX 60-80 |
RX 60-80/900 |
Kustības ātrums ar/bez kravas |
|
km/h |
14/17 |
14/17 |
14/17 |
14/17 |
Dakšu pacelšanas ātrums ar/bez kravas |
|
m/s |
0,36/0,48 |
0,3/0,37 |
0,28/0,37 |
0,28/0,37 |
Dakšu pacelšanas ātrums ar/bez kravas |
|
m/s |
0,56/0,52 |
0,53/0,42 |
0,53/0,42 |
0,53/0,42 |
Vilces piepūle ar kravu |
|
N |
28788 |
28674 |
28468 |
27997 |
Vilces piepūles bez kravas |
|
N |
29023 |
28936 |
28767 |
28295 |
Pārvarāmais pacēlums ar/bez kravas |
|
% |
16,3/25,0 |
16,1/24,1 |
16,0/23,0 |
15,5/22,5 |
Maks. pārvarāmais pacēlums ar/bez kravas |
|
% |
16,3/25,0 |
16,1/24,1 |
16,0/23,0 |
15,5/22,5 |
Ieskrējiena laiks ar/bez kravas |
|
s |
5,7/5,0 |
5,8/5,1 |
5,8/5,1 |
6,0/5,2 |
Darba bremze |
|
|
Mehān./hidraul. |
Mehān./hidraul. |
Mehān./hidraul. |
Mehān./hidraul. |
Elektrodzinējs
Modelis |
|
|
RX 60-60 |
RX 60-70 |
RX 60-80 |
RX 60-80/900 |
Vilces dzinējs, jauda S2 = 60 min. |
|
kW |
2 х 10,5 |
2 х 10,5 |
2 х 10,5 |
2 х 10,5 |
Cēlējdzinējs, jauda pie S3 – 15% |
|
kW |
2 х 21,0 |
2 х 21,0 |
2 х 21,0 |
2 х 21,0 |
Akumulators pēc standarta DIN 43531/35/36 A, B, C, nav |
|
kW |
DIN 43536 A |
DIN 43536 A |
DIN 43536 A |
DIN 43536 A |
AKB spriegums |
U |
B |
80 |
80 |
80 |
80 |
AKB ietilpība |
K5 |
Ah |
1120(-1240) |
1120(-1240) |
1120(-1240) |
1120(-1240) |
AKB svars |
|
kg |
2824 |
2824 |
2824 |
2824 |
Enerģijas patēriņš par 60 VDI darba cikliem/stundām |
|
kW/h |
12,6 |
14,5 |
16,0 |
17,7 |
Cits
Modelis |
|
|
RX 60-60 |
RX 60-70 |
RX 60-80 |
RX 60-80/900 |
Uzkares agregātu darba spiediens |
|
bar |
250 |
250 |
250 |
250 |
Hidrauliskās eļļas padeve uzkares agregātiem |
|
l/min |
60 |
60 |
60 |
60 |
Trokšņa līmenis 2 |
|
dB(А) |
<70 |
<70 |
<70 |
<70 |
Vilces-saķeres ierīce veids/tips DIN |
|
|
Bolzen |
Bolzen |
Bolzen |
Bolzen |
