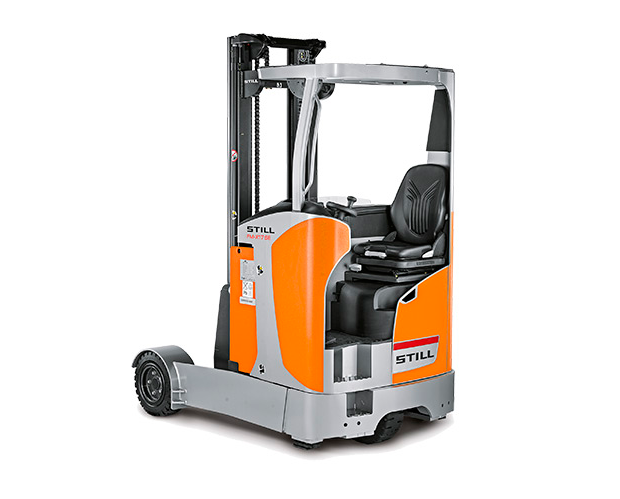

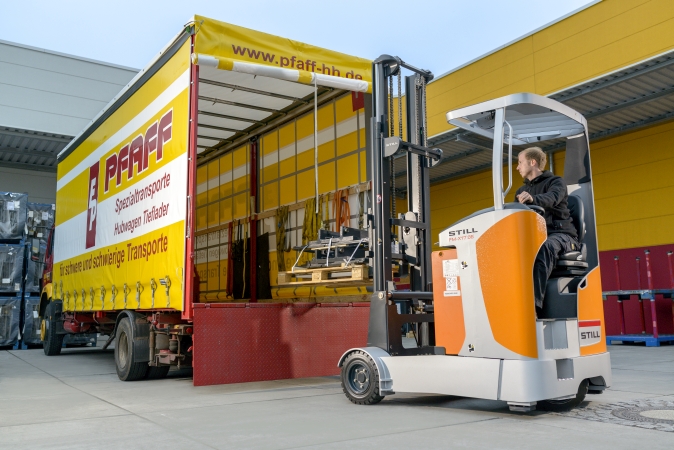

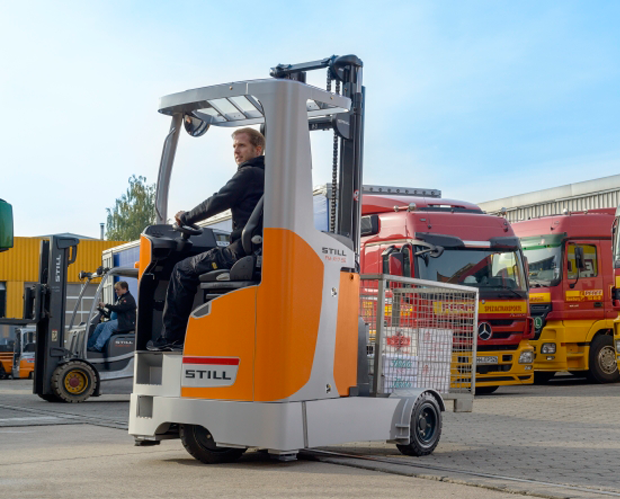

Iekrāvēja ar izbīdāmu mastu STILL FM-SE raksturojumi
Šī tehnisko datu tabula atbilst Vācu inženieru savienības direktīvām 2198, satur tikai standartmašīnu datus. Izmantojot nestandarta riepas, cēlējrāmjus, papildaprīkojumu, datiem var būt cita nozīme.
Modelis |
|
|
FM-X 14SE |
FM-X 17SE |
FM-X 20SE |
Piedziņa |
|
|
Elektr. |
Elektr. |
Elektr. |
Vadība |
|
|
Sēžot |
Sēžot |
Sēžot |
Nominālā celtspēja |
Q |
kg |
1400 |
1700 |
2000 |
Kravas smagumcentra stāvoklis |
с |
mm |
600 |
600 |
600 |
Atstatums no riteņass līdz kravai1 |
х |
mm |
310 |
310 |
388 |
Riteņbāze |
у |
mm |
1380 |
1380 |
1530 |
Svara raksturojumi
Modelis |
|
|
FM-X 14SE |
FM-X 17SE |
FM-X 20SE |
Pašsvars (iesk. akumulatoru) |
|
kg |
3290 |
3310 |
3440 |

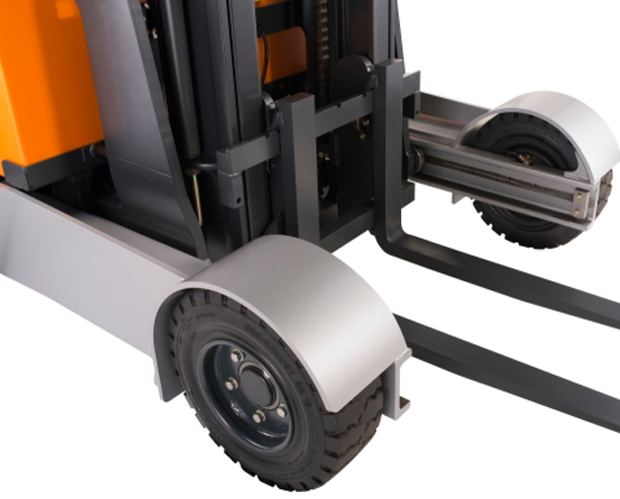

Riteņi/Šasijas
Modelis |
|
|
FM-X 14SE |
FM-X 17SE |
FM-X 20SE |
Riepas |
|
|
Superelastīts |
Superelastīts |
Superelastīts |
Riepu izmērs no piedziņas puses |
|
mm |
∅457×203 |
∅457×203 |
∅457×203 |
Riepu izmērs no kravas puses |
|
mm |
∅454×160 |
∅454×160 |
∅454×195 |
Riteņu skaits (х=vadošie) no piedziņas/kravas puses |
|
|
1x/2 |
1x/2 |
1x/2 |
Šķērsbāze no kravas puses |
b11 |
mm |
1210 |
1210 |
1256 |
Gabarīta izmēri
Modelis |
|
|
FM-X 14SE |
FM-X 17SE |
FM-X 20SE |
Masta/dakšu karietes noliekšanās1 (uz piekšu/atpakaļ) |
α/β |
° |
1.0/3.0 |
1.0/3.0 |
1.0/3.0 |
Ievilkta masta augstums |
h1 |
mm |
2275 |
2275 |
2275 |
Brīvais pacēlums |
h2 |
mm |
1640 |
1630 |
1630 |
Pacēlums |
h3 |
mm |
5000 |
5000 |
4830 |
Izklāta masta garums1 |
h4 |
mm |
5635 |
5645 |
5475 |
Kabīnes aug tums |
h6 |
mm |
2324 |
2324 |
2324 |

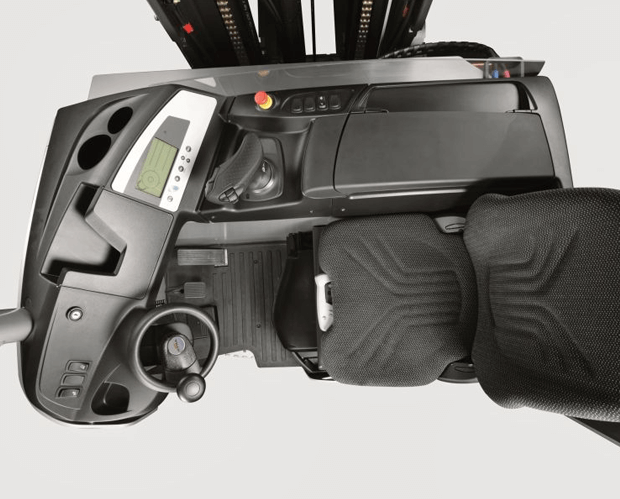

Operatora sēdekļa augstums |
h7 |
mm |
1264 |
1264 |
1264 |
Augstums no grīdas līdz balstrīteņa spārnam |
h8 |
mm |
473 |
473 |
473 |
Kopgarums |
l1 |
mm |
2528 |
2528 |
2600 |
Garums, iesk. dakšu muguriņas2,5 |
l2 |
mm |
1378 |
1378 |
1450 |
Kopplatums |
b1/b2 |
mm |
1398/1260 |
1398/1260 |
1458/1260 |
Dakšu izmērs DIN ISO 2331 |
s/e/l |
mm |
40/100/1150 |
40/100/1150 |
40/100/1150 |
Dakšu turētāja platums |
b3 |
mm |
1500 |
1500 |
Klīrenss ar slodzi zem cēlējrāmja |
m1 |
mm |
144 |
144 |
144 |
Klīrenss riteņbāzes vidū |
m2 |
mm |
144 |
144 |
144 |
Darba gabarīts platumā ar paliktni 1000х12002 |
Ast |
mm |
2806 |
2806 |
2896 |
Darba gabarīts platumā ar paliktni 800х1200 gareniski2 |
Ast |
mm |
2867 |
2867 |
2944 |
Pagrieziena rādiuss |
Wa |
mm |
1691 |
1691 |
1838 |
Mašīnas garums no balstriteņa līdz kabīnes mugursieniņas |
l7 |
mm |
1920 |
1920 |
2070 |
Darba raksturojumi
Modelis |
|
|
FM-X 14SE |
FM-X 17SE |
FM-X 20SE |
Kustības ātrums ar/bez kravas |
|
km/h |
14/14 |
14/14 |
14/14 |
Atpakaļgaitas kustības ātrums ar/bez kravas |
|
km/h |
14/14 |
14/14 |
14/14 |
Masta celšanas ātrums ar/bez kravas |
|
m/s |
0,45/0,68 |
0,45/0,68 |
0,37/0,58 |
Masta nolaišanas ātrums ar/bez kravas |
|
m/s |
0,56/0,52 |
0,55/0,52 |
0,53/0,50 |
Masta bīdes ātrums ar/bez kravas |
|
m/s |
0,18/0,18 |
0,18/0,18 |
0,18/0,18 |
Pārva mais kāpums ar/bez kravas |
|
% |
4,5/8,2 |
4,5/8,2 |
4,5/8,2 |
Maks. pārva mais kāpums ar/bez kravas |
|
% |
10/10 |
10/10 |
10/10 |
Darba bremze |
|
|
reģen.-elektr./hidraul. |
reģen.-elektr./hidraul. |
reģen.-elektr./hidraul. |
Elektrodzinējs
Modelis |
|
|
FM-X 14SE |
FM-X 17SE |
FM-X 20SE |
Kustības dzinēja jauda S2=60 min. |
|
kW |
6,5 |
6,5 |
6,5 |
Celšanas dzinēja jauda S = 15% ED |
|
kW |
14 |
14 |
14 |
Akumulatora baterija saskaņā ar DIN 43531/35/36 A, B, C, nav |
|
kW |
43531C/254-2 |
43531C/254-2 |
43531C/254-2 |
Akumulatora baterijas spriegums/Nominālā ietilpība K5 |
|
V/Ah |
48/560 |
48/560 |
48/700 |
Akumulatora svars (atkarībā no ražotāja ±5%) |
|
kg |
940 |
940 |
1120 |
Cits
Modelis |
|
|
FM-X 14SE |
FM-X 17SE |
FM-X 20SE |
Darba spiediens uzkares mehānismiem |
|
bar |
200 |
200 |
200 |
Eļļas patēriņš uzkares mehānismiem |
|
l/min |
20 |
20 |
20 |
Trokšņa līmenis operatora kabīnē |
|
dB(A) |
69 |
69 |
69 |
1 Ar kabīnes aizsargopciju, augstums h6 2304 mm.
