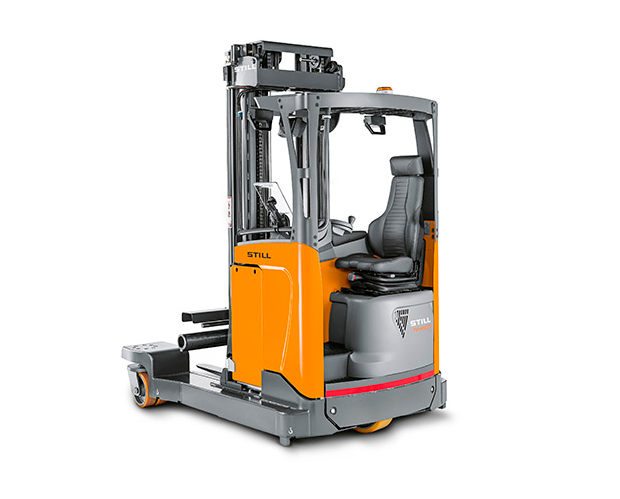

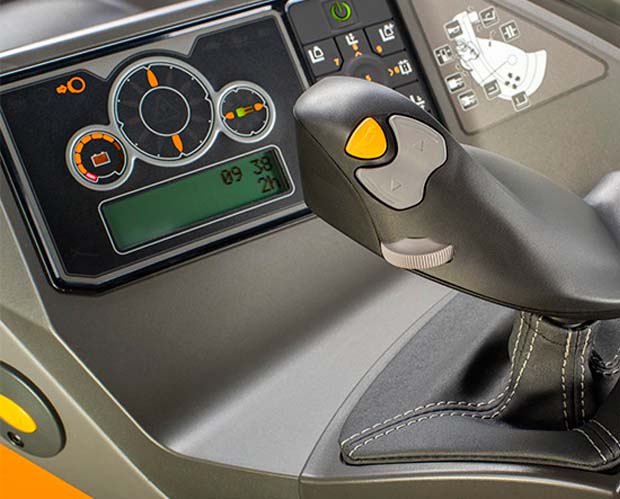

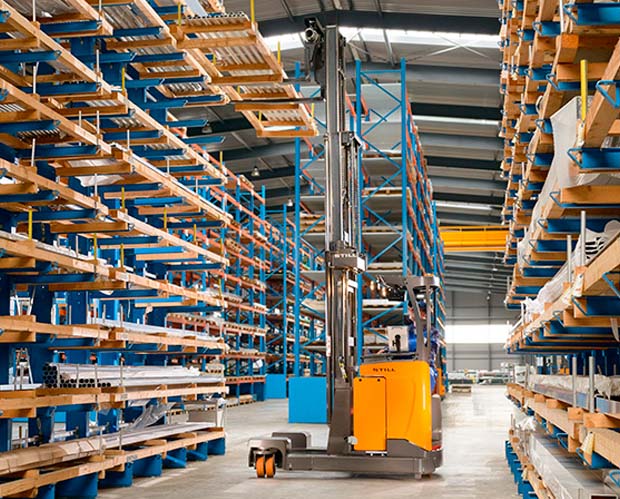

Iekrāvēja ar izbīdāmu mastu STILL FM-4W raksturojumi
Šī tehnisko datu tabula atbilst Vācu inženieru savienības direktīvām 2198, satur tikai standartmašīnu datus. Izmantojot nestandarta riepas, cēlējrāmjus, papildaprīkojumu, datiem var būt cita nozīme.
Modelis |
|
|
FM-4W 20 |
FM-4W 25 |
Piedziņa |
|
|
Elektr. |
Elektr. |
Vadība |
|
|
Sēžot |
Sēžot |
Nominālā celtspēja |
Q |
kg |
2000 |
2500 |
Kravas smagumcentra stāvoklis |
с |
mm |
600 |
600 |
Atstatums no riteņass līdz kravai |
х |
mm |
4492 |
5273 |
Riteņbāze |
у |
mm |
1505 |
1665 |
Svara raksturojumi
Modelis |
|
|
FM-4W 20 |
FM-4W 25 |
Pašsvars (iesk. akumulatoru) |
|
kg |
43602 |
49603 |
Asslodze bez kravas ar novāktām dakšām (no piedziņas/kravas puses) |
|
kg |
2550/1810 |
2880/2080 |
Asslodze bez kravas ar izbīdītām dakšām (no piedziņas/kravas puses) |
|
kg |
800/5560 |
660/6800 |
Asslodze ar novāktām dakšām ar kravu (no piedziņas/kravas puses) |
|
kg |
2360/4000 |
2830/4630 |

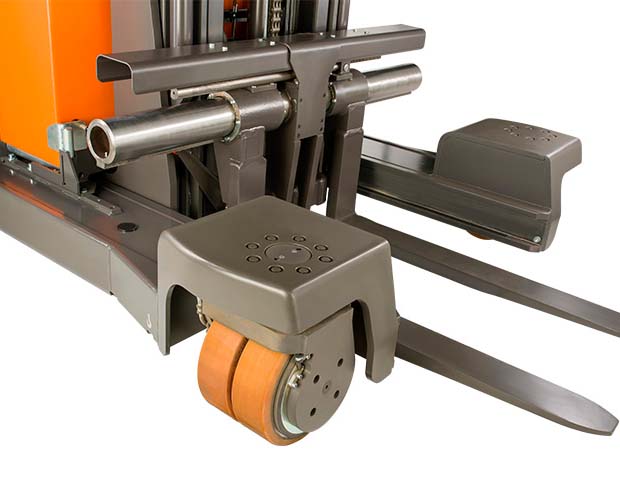

Riteņi/Šasijas
Modelis |
|
|
FM-4W 20 |
FM-4W 25 |
Riepas |
|
|
Vulcollan |
Vulcollan |
Riepu izmērs no piedziņas puses |
|
mm |
∅355×155 |
∅355×155 |
Riepu izmērs no kravas puses, no kreisās puses |
|
mm |
∅320×100 |
∅320×100 |
Riepu izmērs no kravas puses, no labās puses |
|
mm |
∅260×85 |
∅260×85 |
Riteņu skaits (х=vadošie) no piedziņas/kravas puses |
|
|
1x/4 |
1x/4 |
Šķērsbāze no kravas puses |
b11 |
mm |
1444 |
1444 |
Gabarīta izmēri
Modelis |
|
|
FM-4W 20 |
FM-4W 25 |
Masta/dakšu karietes noliekšanās1 (uz piekšu/atpakaļ) |
α/β |
° |
1.0/1.0 |
1.0/1.0 |

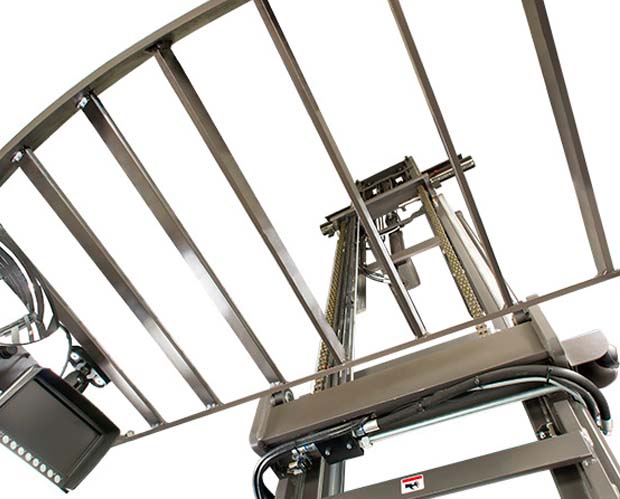

Ievilkta masta augstums |
h1 |
mm |
3533 |
4083 |
Brīvais pacēlums |
h2 |
mm |
2803 |
3353 |
Pacēlums |
h3 |
mm |
8450 |
9650 |
Izklāta masta garums |
h4 |
mm |
9200 |
10400 |
Kabīnes aug tums |
h6 |
mm |
2215 |
2215 |
Operatora sēdekļa augstums |
h7 |
mm |
1087 |
1087 |
Augstums no grīdas līdz balstrīteņa spārnam |
h8 |
mm |
430 |
430 |
Kopgarums2,5 |
l1 |
mm |
24732 |
25553 |
Garums, iesk. dakšu muguriņas2,5 |
l2 |
mm |
13232 |
14053 |
Kopplatums |
b1/b2 |
mm |
1744/1498 |
1744/1498 |
Dakšu izmērs DIN ISO 2331 |
s/e/l |
mm |
45/125/1150 |
45/125/1150 |
Karietes platums |
b3 |
mm |
1500 |
1500 |
Klīrenss ar kravu zem masta |
m1 |
mm |
81 |
81 |
Klīrenss riteņbāzes vidū |
m2 |
mm |
80 |
80 |
Ejas platums ar paleti 1000х1200 šķērsām2 |
Ast |
mm |
27872 |
28963 |
Ejas platums ar paleti 800х1200 gareniski2 |
Ast |
mm |
28232 |
29153 |
Pagrieziena rādiuss |
Wa |
mm |
1772 |
1932 |
Mašīnas garums no balstriteņa līdz kabīnes mugursieniņas |
l7 |
mm |
1942 |
2102 |
Darba raksturojumi
Modelis |
|
|
FM-4W 20 |
FM-4W 25 |
Kustības ātrums ar/bez kravas |
|
km/h |
13/13 |
13/13 |
Atpakaļgaitas kustības ātrums ar/bez kravas |
|
km/h |
8/11,3 |
8/11,3 |
Masta celšanas ātrums ar/bez kravas |
|
m/s |
0,33/0,55 |
0,32/0,53 |
Masta nolaišanas ātrums ar/bez kravas |
|
m/s |
0,54/0,47 |
0,53/0,53 |
Masta bīdes ātrums ar/bez kravas |
|
m/s |
0,18 |
0,18 |
Pārva mais kāpums ar/bez kravas |
|
% |
10/15 |
9/14 |
Paātrinājuma laiks (10 m) ar/bez kravas |
|
s |
5,7/5,0 |
6,2/5,2 |
Darba bremze |
|
|
Elektr. |
Elektr. |
Elektrodzinējs
Modelis |
|
|
FM-4W 20 |
FM-4W 25 |
Kustības dzinēja jauda S2=60 min. |
|
kW |
7,2 |
7,2 |
Celšanas dzinēja jauda S = 15% ED |
|
kW |
15 |
15 |
Akumulatora baterija saskaņā ar DIN 43531/35/36 A, B, C, nav |
|
kW |
43531 C |
43531 C |
Akumulatora baterijas spriegums/Nominālā ietilpība K5 |
|
V/Ah |
48/465 |
48/620 |
Akumulatora svars (atkarībā no ražotāja ±5%) |
|
kg |
7122 |
8923 |
Cits
Modelis |
|
|
FM-4W 20 |
FM-4W 25 |
Darba spiediens uzkares mehānismiem |
|
bar |
150 |
150 |
Eļļas patēriņš uzkares mehānismiem |
|
l/min |
25 |
25 |
Trokšņa līmenis operatora kabīnē |
|
dB(A) |
59,7 |
59,7 |
1 Atkarīgs no masta (h3 ≤ 6300 mm: masta slīpums līdz 1.5°/3.5°; h3 > 6700 mm: masta slīpums līdz 1°/1°)
2 Ar C tipa bateriju (līdz 465 Ah)
3 Ar C tipa bateriju (līdz 620 Ah)
