STILL COP-L 07

Lejuplādēt bukletu

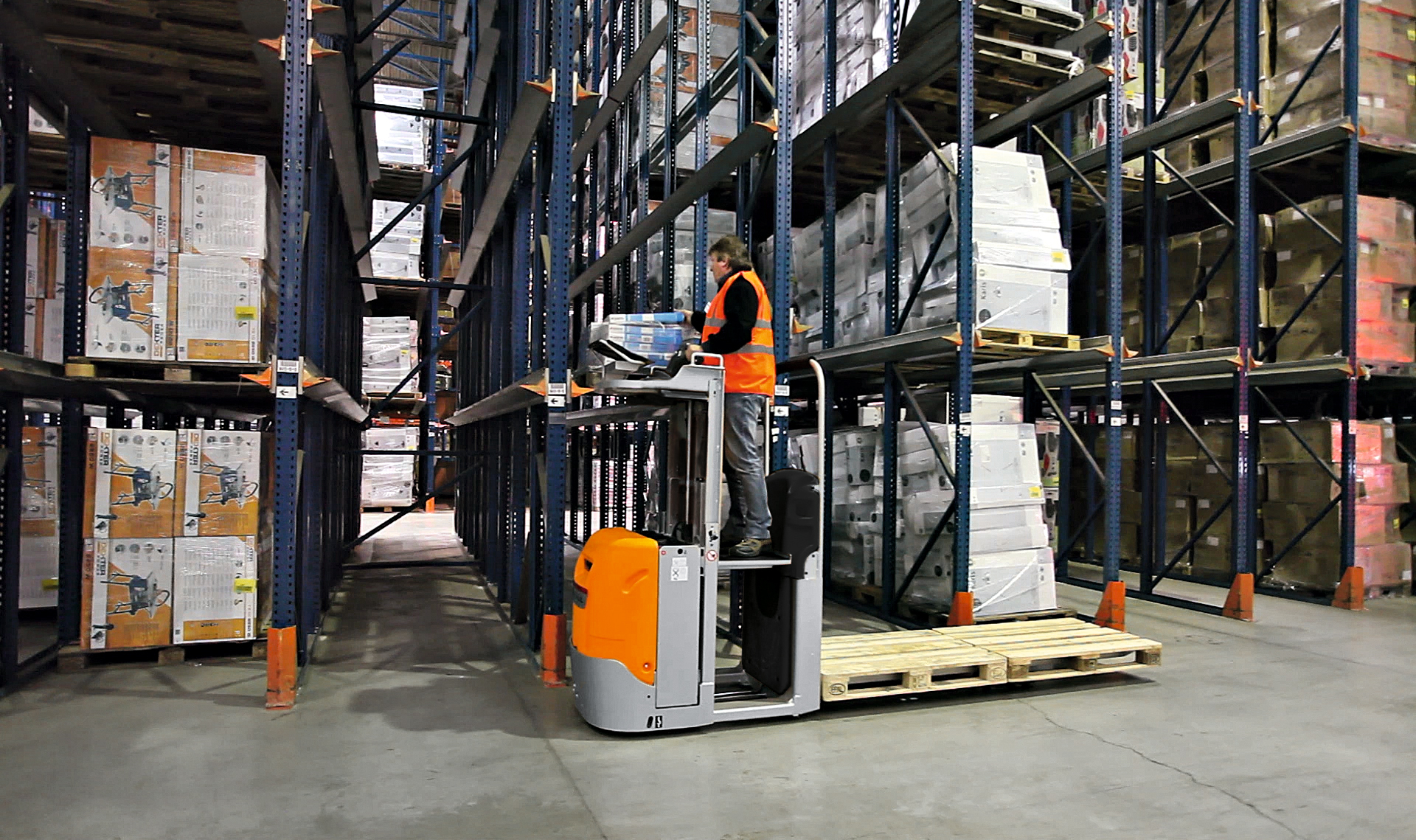

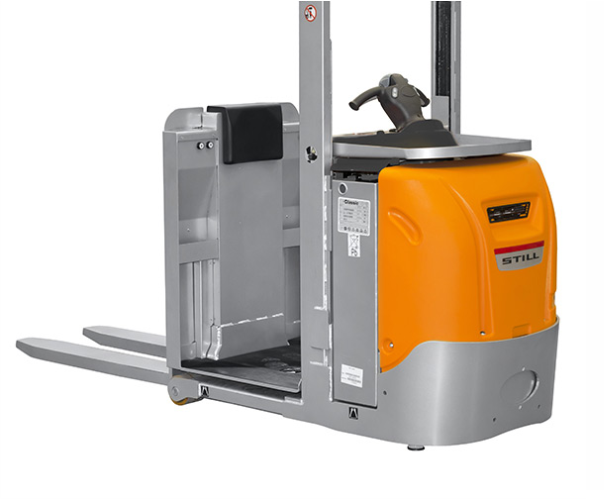

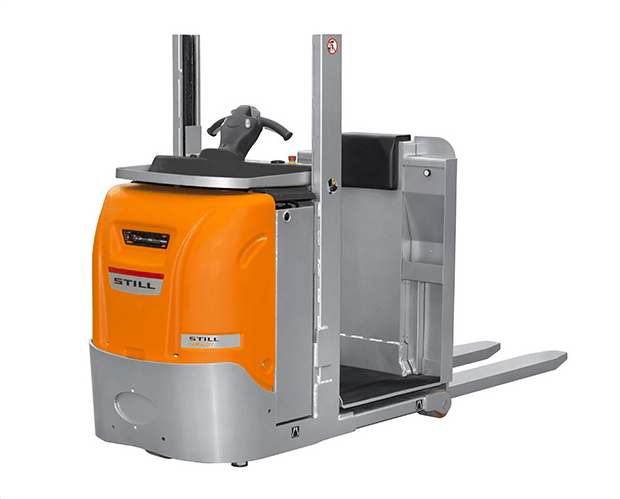

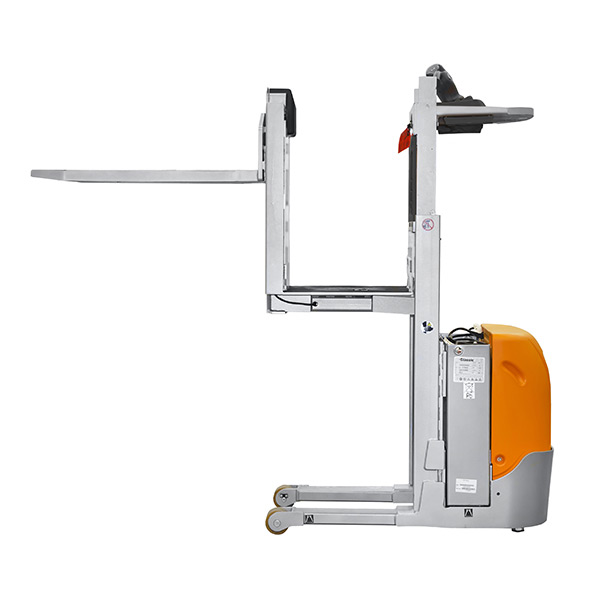

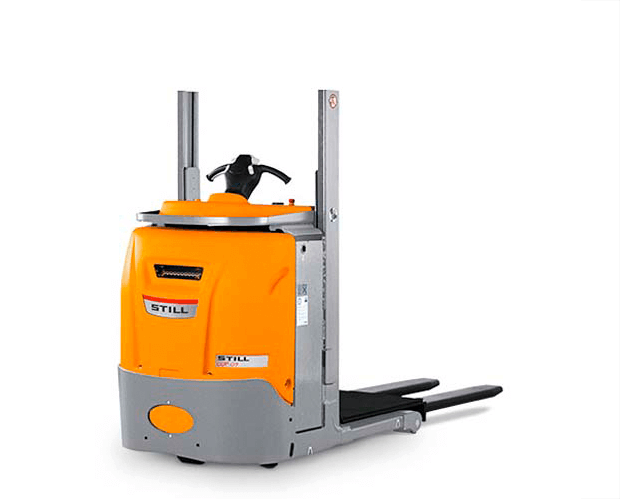

Horizontālais komplektētājs STILL COP-L 07 aprīkots ar operatora cēlējplatformu, kas paceļas kopā ar dakšām līdz 1,2 m, kas padara atlasīšanu no otrā līmeņa plauktiem vieglāku un produktīvāku.

Modeļu virknes COP komplektētājiem ir patentēta dakšu celšanas mehānisma konstrukcija, sakarā ar ko tiem piemīt labāka manevrēšanas spēja salīdzīnājumā ar analoģiem. Šis komplektētāja modelis atšķiras ar izcilu kustības dinamiku un demonstrē lielisku produktivitāti, komplektējot sastatņu pauktus kā pirmajā, tā arī otrajā līmenī.

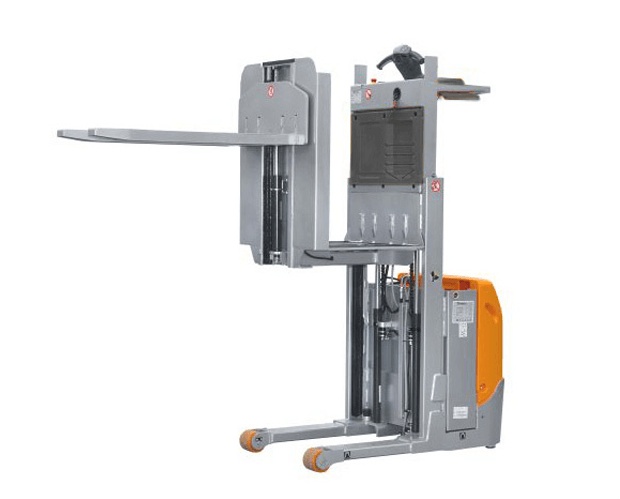

Kompaktais un manevrēt spējīgais komplektētājs COP-L 07 pēc pasūtītāja vēlēšanās var tikt piegādāts ar ergonomisku papildus pacēlumu un regulējamām dakšām.

Description

Pasūtījumu komplektētāja STILL COP-L 07 rakturojumi

Šī tehnisko datu tabula atbilst Vācu inženieru savienības direktīvām 2198, satur tikai standartmašīnu datus. Izmantojot nestandarta riepas, cēlējrāmjus, papildaprīkojumu, datiem var būt cita nozīme.

Modelis COP-L 07 bez papildus pacēluma/ar fiksētām dakšām COP-L 07 ar papildus pacēlumu/fiksētām dakšām COP-L 07 ar papildus pacēlumu/ar regulējamām dakšām
Piedziņa Elektr. Elektr. Elektr.
Vadība Stāvot Stāvot Stāvot
Celtspēja  Q kg 700 700 700
Kravas atstatums līdz smagumcentram  с mm 600 600 600
Atstatums no ass līdz kravai  х mm 105 100 140
Riteņbāze  у mm 1210 1210 1210

Svara raksturojumi

Modelis COP-L 07 bez papildus pacēluma/ar fiksētām dakšām COP-L 07 ar papildus pacēlumu/fiksētām dakšām COP-L 07 ar papildus pacēlumu/ar regulējamām dakšām
Pašsvars (iesk. akumulatoru) kg 807 910 945
Asslodze ar kravu (no piedziņas/kravas puses) kg 459/15244 451/16364 416/17044
Asslodze bez kravas (no piedziņas/kravas puses) kg 863/4204 855/5324 846/5744

Riteņi/Šasijas

Modelis COP-L 07 bez papildus pacēluma/ar fiksētām dakšām COP-L 07 ar papildus pacēlumu/fiksētām dakšām COP-L 07 ar papildus pacēlumu/ar regulējamām dakšām
Riepas Полиуретан Полиуретан Полиуретан
Riepu izmērs no piedziņas puses  мм ∅250×80 ∅250×80 ∅250×80
Riepu izmērs no kravas puses  мм ∅120×50 ∅120×50 ∅120×50
Atbalsta veltnīši  мм – – –
Riteņu skaits (х=vadošie) no piedziņas/kravas puses 1x/4 1x/4 1x/4
Šķērsbāze no piedziņas puses b10   мм – – –
Šķērsbāze no kravas puses b11  мм 780 780 780

Gabarīta izmēri

Modelis COP-L 07 bez papildus pacēluma/ar fiksētām dakšām COP-L 07 ar papildus pacēlumu/fiksētām dakšām COP-L 07 ar papildus pacēlumu/ar regulējamām dakšām
Masta augstums saliktā stāvoklī h1 mm 1577 1577 1577
Masta celšanas augstums h3 mm 1040 1040 1040
Dīseles augstums, kad platforma pacelta h4 mm 2343 2343 2343
Augstums no darbvirsmas līdz platformai nolaistā stāvoklī h7 mm 160 160 160
Dīseles augstums mašīnas kustības stāvoklī min./maks. h14 mm 1245 1245 1245
Dakšu papildus pacēlums h9 mm – 674 712
Atstatums no darbvirsmas līdz platformai paceltā stāvoklī h12 mm 1200 1200 1200
Atstatums no darbvirsmas līdz dakšām nolaistā stāvoklī h13 mm 85 85 45
Mašīnas kopgarums bez kravas l1 mm 2648 2643 2683
Mašīnas garums, iesk. dakšu muguriņas l2 mm 1498 1493 1533
Kopplatums b1 mm 810 810 810
Dakšu izmēri s/e/l mm 50/160/1150 55/160/1150 35/100/1150
Atstatums starp dakšām b5 mm 540 540 300-680
Klīrenss riteņbāzes vidū m2 45 45 45
Darba ejas platums ar paleti 1000х1200 (b12xl6) šķērsām Ast mm 2699 2694 2734
Darba ejas platums ar paleti 800х1200 (b12xl6) gareniski Ast mm 2899 2894 2934
Pagrieziena rādiuss Wa mm 1395 1395 1395

Darba raksturojumi

Modelis COP-L 07 bez papildus pacēluma/ar fiksētām dakšām COP-L 07 ar papildus pacēlumu/fiksētām dakšām COP-L 07 ar papildus pacēlumu/ar regulējamām dakšām
Kustības ātrums ar/bez kravas km/h 8,5/8,5 8,5/8,5 8,5/8,5
Celšanas ātrums ar/bez kravas s 0,18/0,26 0,18/0,26 0,18/0,26
Celšanas ātrums ar/bez kravas s 0,24/0,24 0,24/0,24 0,24/0,24
Pārvarāmais slīpums  ar/bez kravas % – – –
Darba bremze Elektromagn. Elektromagn. Elektromagn.

Elektrodzinējs

Modelis COP-L 07 bez papildus pacēluma/ar fiksētām dakšām COP-L 07 ar papildus pacēlumu/fiksētām dakšām COP-L 07 ar papildus pacēlumu/ar regulējamām dakšām
Kustības dzinēja jauda S2=60 min. kW 3 3 3
Celšanas dzinēja jauda S3=15% ED kW 2,2 2,2 2,2
Akumulators pēc DIN 43531/35/36 A, B, C, nav нет нет нет
Akumulatora spriegums, nominālā ietilpība K5 V/Ah 24/465 24/465 24/465
Akumulatora svars ±5% (atkarībā no ražotāja) kg 390 390 390

Cits

Modelis COP-L 07 bez papildus pacēluma/ar fiksētām dakšām COP-L 07 ar papildus pacēlumu/fiksētām dakšām COP-L 07 ar papildus pacēlumu/ar regulējamām dakšām
Kustības vadības veids Maiņstrāva Maiņstrāva Maiņstrāva
Trokšņa līmenis dB(A) <70 <70 <70

1 Kad dakšas maksimāli paceltas, visas nozīmes jāsamazina uz 83mm.
2 Ar operatoru, kas atrodas mašīnā, un dakšas ir maksimāli paceltas.
3 Ar operatoru, kas atrodas mašīnā, un dakšas ir nolaistas.
4 Ar operatoru, kas atrodas mašīnā.
5 Mašīnas spēja pārvarēt kāpumus ir atkarīga no mašīnas ģeometrijas.
